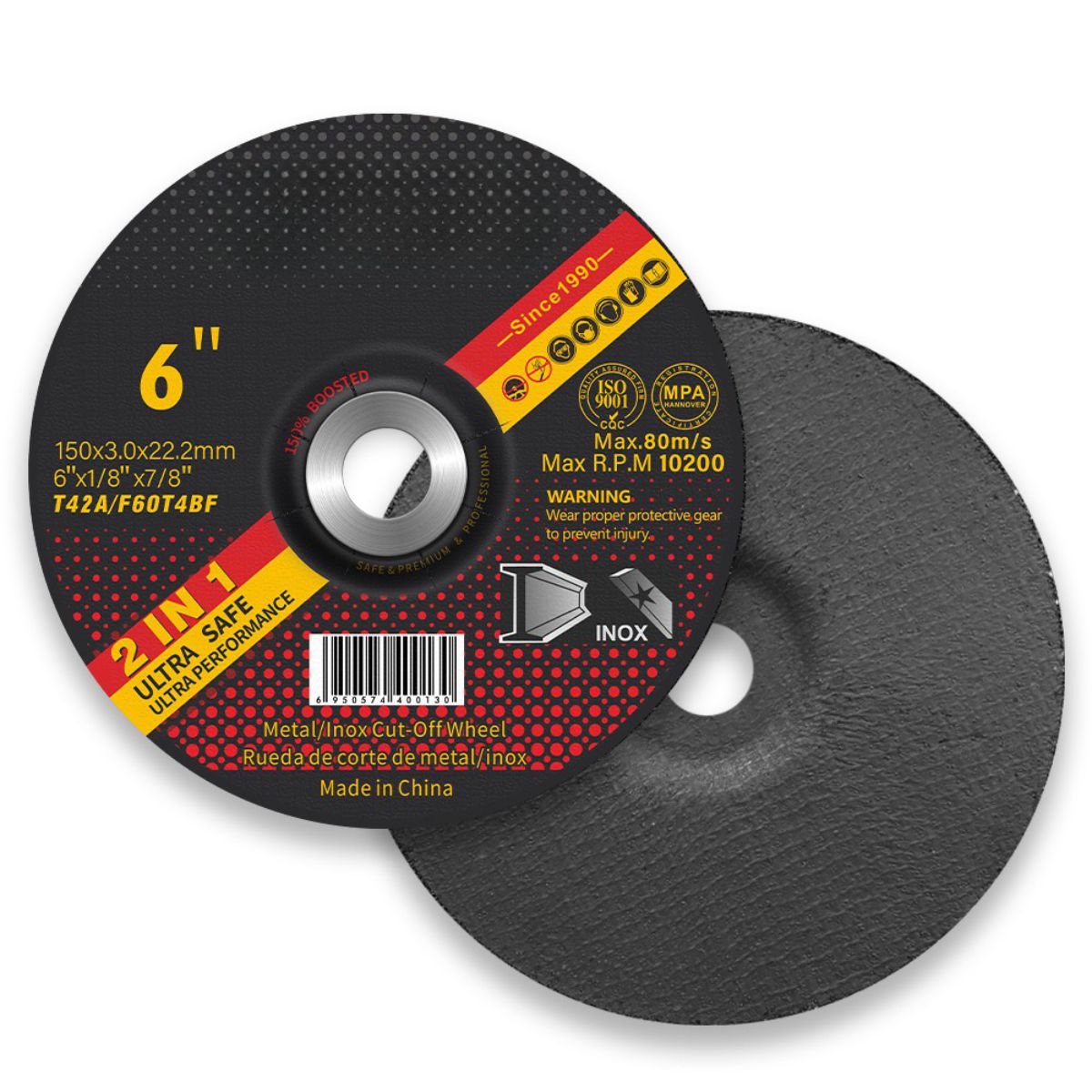

Firma Qing Yang® produkuje 6-calowe tarcze do cięcia z obniżonym środkiem T42 w specyfikacji 150×3,0×22,2 mm (6″ x 1/8″ x 7/8″) dla nabywców OEM i dystrybutorów narzędzi, którzy wymagają 6-calowej tarczy kompatybilnej z osłoną typu 27 do cięższych obciążeń tnących. Konstrukcja z obniżonym środkiem T42 jest cechą definiującą: wgłębiona piasta unosi korpus tarczy powyżej kołnierza osłony szlifierki, umożliwiając cięcie skośne, cięcie pod kątem oraz operacje dostępu do spoin, których płaska tarcza T41 nie jest w stanie wykonać w ten sam sposób.
Przy grubości 3,0 mm tarcza ta zapewnia wyższą stabilność boczną i większą odporność na nacisk podczas cięcia pozaosiowego w porównaniu z cieńszymi 6-calowymi tarczami do cięcia. Przeznaczona jest do warsztatów produkcyjnych, prac przy montażu rur, cięcia spawanych zespołów oraz ciężkiego ogólnego cięcia metalu, gdzie sztywność tarczy i kontrola operacyjna są ważniejsze niż minimalna szerokość rowka.
T42 z obniżonym środkiem — co zmienia w praktyce
Kluczowa różnica między płaską tarczą T41 a tarczą z obniżonym środkiem T42 nie polega wyłącznie na składzie ścierniwa, ale na kompatybilności z osłoną i kącie podejścia. Płaska tarcza T41 używa płaskiej osłony typu 1 i jest przeznaczona do cięcia prostopadłego. Tarcza z obniżonym środkiem T42 jest używana z osłoną z obniżonym środkiem typu 27, która umożliwia powierzchni tarczy ominięcie krawędzi osłony i dotarcie do przedmiotu obrabianego pod kątami skośnymi.
W praktyce sprawia to, że 6-calowa tarcza T42 nadaje się do:
- Cięcia skośnego i pod kątem na płaskownikach, kątownikach i blachach stalowych
- Dostępu do spoin rurowych, gdzie cięcie prostoliniowe jest blokowane przez otaczającą geometrię
- Cięcia na równo w spawanych zespołach
- Ciężkiego cięcia pod kątem metalu i stali nierdzewnej
Dane techniczne
Typ: T42 — Tarcza do cięcia z obniżonym środkiem
Średnica zewnętrzna: 150 mm (6 cali)
Grubość: 3,0 mm (1/8 cala)
Otwór: 22,2 mm (7/8 cala)
Specyfikacja imperialna: 6″ × 1/8″ × 7/8″
Kod gatunku: T42A/F60T4BF
Maksymalna prędkość robocza: 10 200 obr./min
Maksymalna prędkość obwodowa: 80 m/s
Kompatybilność z osłoną: Osłona z obniżonym środkiem typu 27
Ścierniwo: Tlenek glinu (A)
Spoiwo: Wzmocniona żywica (BF)

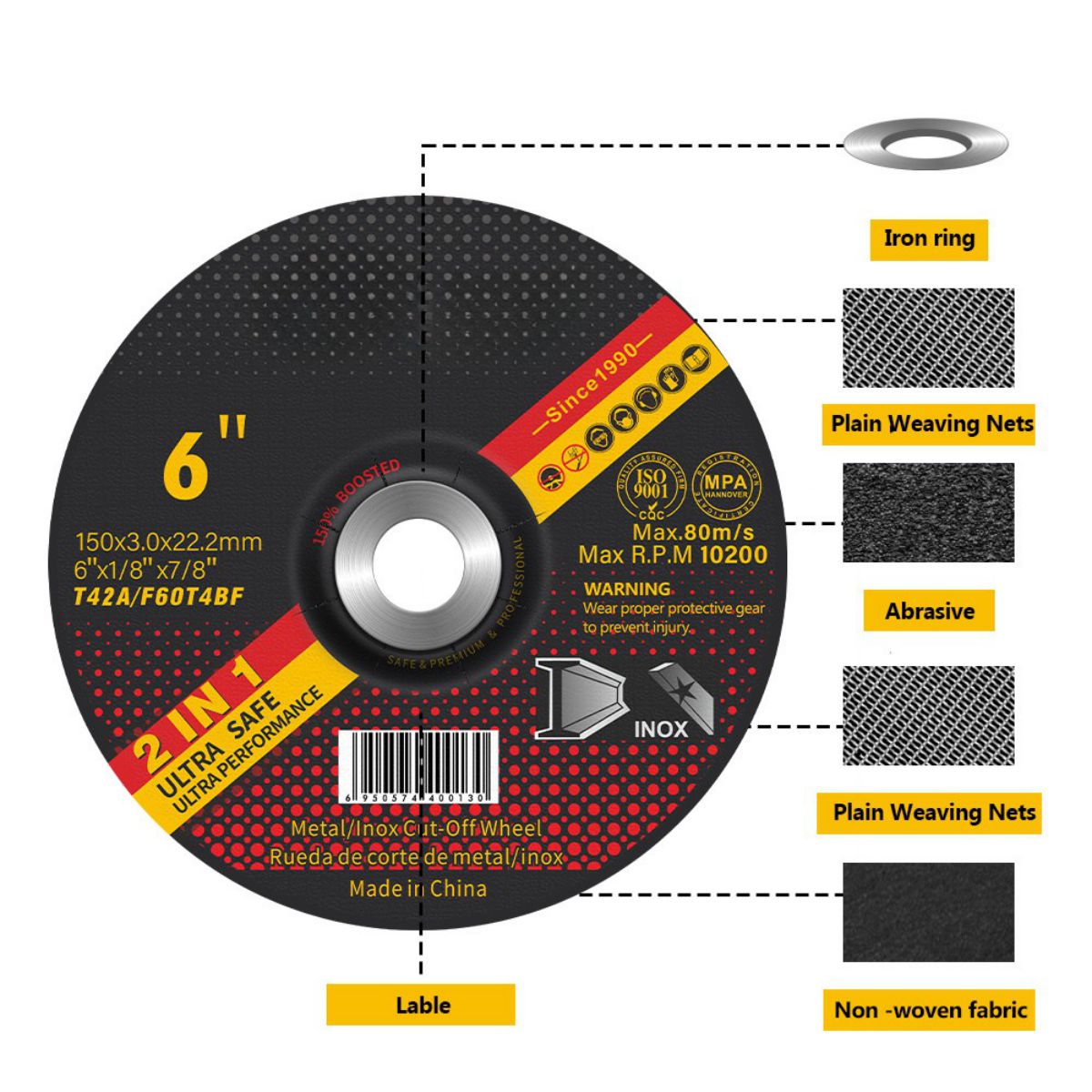

Wzmocnienie: Podwójna siatka z włókna szklanego
Zastosowanie: Metal, stal nierdzewna (Inox)
Certyfikaty: EN 12413, ISO 9001, MPA Hannover, CQC
Ważne — sprawdzenie typu osłony przed montażem: Tarcze z obniżonym środkiem T42 muszą być używane z osłoną z obniżonym środkiem typu 27. Nie montować tarczy T42 na szlifierce kątowej wyposażonej w płaską osłonę typu 1. Typ osłony jest zwykle wytłoczony na korpusie osłony lub podany w instrukcji szlifierki.
Zastosowania tnące
Cięcie skośne i pod kątem na płaskownikach i blachach
Grubość 3,0 mm zapewnia wyższą sztywność boczną podczas cięcia skośnego, co jest ważne, gdy szlifierka wchodzi w przedmiot obrabiany pod kątem, a nie prostopadle do powierzchni.
Cięcie spoin rurowych i dostęp do połączeń
Geometria z obniżonym środkiem T42 jest odpowiednia do montażu rur, dostępu do spoin i cięcia połączeń, gdzie korpus szlifierki w przeciwnym razie kolidowałby z linią cięcia.
Cięcia na równo w spawanych zespołach
Do usuwania sczepków spawalniczych, uwalniania wsporników, cięcia żeber i innych prac przy spawanych zespołach, piasta z obniżonym środkiem zapewnia lepszy prześwit niż płaska tarcza typu 1.
Ciężkie 6-calowe cięcie dla szlifierek z osłoną typu 27
Dla użytkowników końcowych obsługujących 6-calowe szlifierki kątowe wyposażone w osłony typu 27, tarcza T42 o wymiarach 150×3,0×22,2 mm stanowi opcję o większej wytrzymałości w zakresie 6-calowym.
Dostawa fabryczna OEM
Minimalna ilość zamówienia (MOQ) wynosi 100 000 sztuk dla pełnych zamówień pod marką własną, w tym niestandardowy nadruk na podkładkach, oznakowane wewnętrzne pudełko detaliczne oraz eksportowy karton zbiorczy z kodem kreskowym. Dopuszczalne są mieszane ładunki kontenerowe łączące SKU tarcz T42 i T41 w ramach jednego 40-stopowego kontenera FCL. Standardowy czas realizacji produkcji wynosi 15–25 dni po potwierdzeniu zamówienia i wpłacie zaliczki. Próbki są wysyłane w ciągu 5 dni roboczych.
FOB Ningbo / FOB Szanghaj. CIF dostępne na żądanie dla przesyłek kontenerowych.
Często zadawane pytania
Tarcza T42 posiada wgłębiony środkowy kołnierz – otwór centralny jest zagłębiony poniżej powierzchni tarczy, co po zamontowaniu na osłonie typu 27 powoduje, że korpus tarczy znajduje się powyżej kołnierza osłony. Umożliwia to kontakt powierzchni tarczy z obrabianym materiałem pod kątem bez kolizji z korpusem szlifierki.
Nie. Profil wklęsły T42 wymaga osłony typu 27 z wklęsłym środkiem. Montowanie tarczy T42 na płaskiej osłonie typu 1 powoduje nieprawidłowe ustawienie piasty względem osłony i nie powinno być stosowane. Jeśli użytkownicy końcowi obsługują szlifierki z osłonami typu 1, właściwym typem tarczy jest płaska tarcza T41.
Tarcza T42 o wymiarach 150×3,0×22,2 mm ma grubość 3,0 mm (6″ x 1/8″ x 7/8″). W zakresie 6-calowym tarcze T41 są dostępne w grubości 1,2 mm (6″ x 3/64″ x 7/8″) do ultracienkiego cięcia w ograniczonej przestrzeni oraz 1,6 mm (6″ x 1/16″ x 7/8″) do cięcia ogólnego przeznaczenia. Tarcza T42 o grubości 3,0 mm zapewnia większą sztywność boczną i lepszą kontrolę przy obciążeniach pozaosiowych i skośnych niż cieńsze profile T41.
Standardowe MOQ wynosi 100 000 sztuk dla zamówień w pełni prywatnej etykiety, obejmujących niestandardowy druk bibuły, markowe wewnętrzne pudełko detaliczne oraz eksportowy karton zbiorczy z własnym kodem kreskowym. Dopuszcza się łączone załadunki kontenerów z jednostkami SKU dysków T42 i T41 w ramach jednego 40-stopowego FCL. Czas realizacji produkcji wynosi 15–25 dni po potwierdzeniu zamówienia i wpłacie zaliczki. Próbki są wysyłane w ciągu 5 dni roboczych.
